占美搖臂Z軸系統（Dutch Roll）是搖臂設備一個選配附件，不包含在占美搖臂套裝系統中。Z軸系統是在原有兩軸轉動的基礎上取代固定的攝像機安裝平臺，提供第三軸左右搖擺，動作范圍120°或360度（可選），同樣提供遙控功能。下面以120度Z軸系統安裝為例：

　　1.Z軸設備清單（120度）：

　　(1)              導軌                   (7) 驅動輾帶

　　(2)              滑動平臺             (8) 平衡鐵塊

　　(3)              攝像機平臺          (9) 遙控電纜

　　(4)              驅動馬達             (10) 遙控器

　　(5)              轉軸                 (11) 對焦控制代替電纜

　　(6)              保險扣（兩個）

　　2.安裝：由于電動搖擺頭是代替原有攝像機平臺的，因此必須把攝像機平臺拆除才能把搖擺頭裝到電動云臺上，只需按圖1把整個攝像機平臺和轉軸拆除，把動態平衡鎖松開，然后拆除C型介子，這就可以把平臺拉出來。

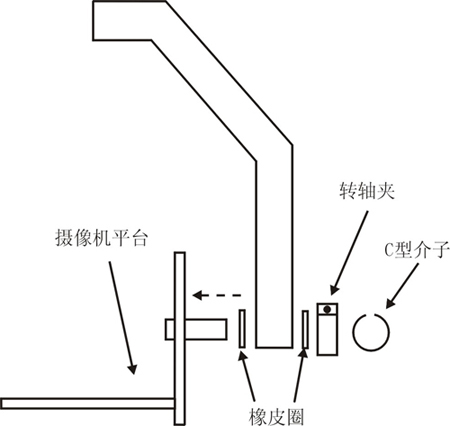

　　圖1．攝像機平臺的拆除

　　設備發運時，導軌、滑動平臺、驅動馬達及驅動輾帶是一體的，無需安裝，按圖十四把整個組件裝到電動云臺的垂直驅動位置上就可以，必須注意兩個保險扣必須安裝以固定搖擺頭和保證操作時安全。

　　平衡鐵塊的作用只是提供在沒有裝上攝像機搖擺頭時的動態平衡，攝像機的動態在攝像機平臺上，平衡鐵塊組件裝上去以后，松開鐵塊側面的內六角鎖緊螺絲，上下滑動，并垂直轉動搖擺頭，直至搖擺頭在任何位置都能停下來而不會打滑，然后鎖緊內六角，注意平衡鐵塊要與搖擺頭成一直線，以保證全范圍平衡。

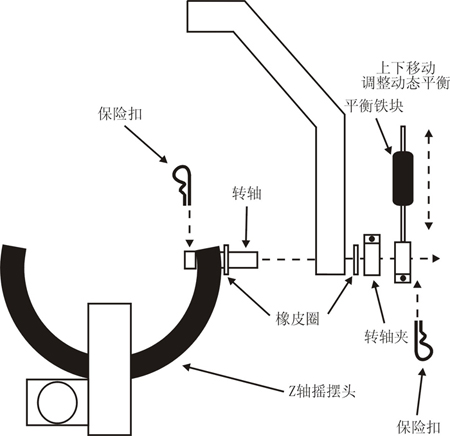

　　圖2．Z軸電動搖擺頭的安裝

　　3.驅動輾帶的調整：藍顏色的驅動輾帶的拉力已在出廠時調好，如發現拉力不對就需重新拉緊，松開輾帶壓片，然后拉緊輾帶，讓定位齒輪最貼近導軌，最后鎖緊輾帶壓片。

　　圖3．Z軸搖擺頭組件

　　4.安裝攝像機：在調整好組件的動態平衡和驅動輾帶的拉力后，就可以安裝攝像機，先把攝像機安裝平臺上的保險螺絲松開，取下攝像機安裝片，把攝像機托板裝上，注意需用兩個螺絲以保證安全及穩定。把攝像機裝到托板上，與電動云臺的攝像機安裝要求及調整方式相同，必須把所有攝像機配件及控制配件裝上，然后前后滑動攝像機安裝片調整攝像機的靜態平衡，調好后把四個平臺位置鎖旋緊，這時可以調整攝像機的動態平衡，同樣是上下調整，但需注意動態平衡鎖是前后各一個的。

　　5.遙控電纜連接：Z軸遙控器帶來兩根電纜，第一根上面有四個插頭，先把帶一根短線的四芯電源插頭插到電源上，另一個四芯電源插頭插到云臺遙控器，余下的多芯插頭插到Z軸遙控器上。另一根是四芯小插頭，一頭插到多芯插頭上引出來的線上，另一端插到電動云臺的連線插頭上引出的四芯小插頭上。

　　6.末端限位調整：攝像機安裝完成后就可把遙控器及電纜接上，先把驅動離合器松開，并把滑動平臺推到導軌的中點位置上，同時遙控器的控制鈕也應調到中點位置上，這時可打開電源，把離合器鎖緊，并檢查搖擺方向與遙控器是否配合，小范圍轉動控制鈕，從攝像機背后看，滑動平臺的移動方向應與控制鈕的方向相反，注意攝像機的擺動方向也是與滑動平臺的移動方向相反的，如果不對就可按一下遙控器上的方向開關。這時可調整遙控器上的限位調整，注意兩端的限位不應碰到驅動輾帶的末端，攝像機也不應碰到任何東西。建議在限位調整完成后，用膠布把限位調整鈕封上以避免意外。
