占美搖臂由臂桿（前臂、主臂、后臂）、遙控云臺、佳能鏡頭（8針）控制配件、控制盒、電池盒、聚焦/變焦/光圈控制手柄、云臺控制手柄、水平（垂直）控制馬達集成、控制電纜、鋼索、重型三角架、車架、路面移動系統等配件組成。占美搖臂適用所有專業廣播級攝像機或電影攝影機使用（對應的鏡頭控制套件不同），標準攝像機鏡頭控制套件為佳能鏡頭（8針），可選配富士鏡頭（12針）控制套件。
　　
　　占美搖臂在安裝中由于較多，在安裝過程中可依從移動系統（車架、路面車輪）、臂桿部分、云臺到攝像機安裝，然后進行調試?？蓞⒖家韵抡济罃z像搖臂安裝指導：

　　

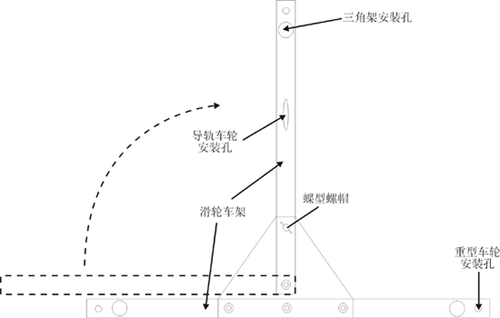

　　1.滑輪車架的安裝：先松開三角鋁板上的蝶型螺帽，取出螺絲，然后滑輪車的兩條鋁合金腿轉成90°，并將螺絲重新通過三角鋁板和垂直腿上的洞，用蝶型螺帽鎖緊。

　　

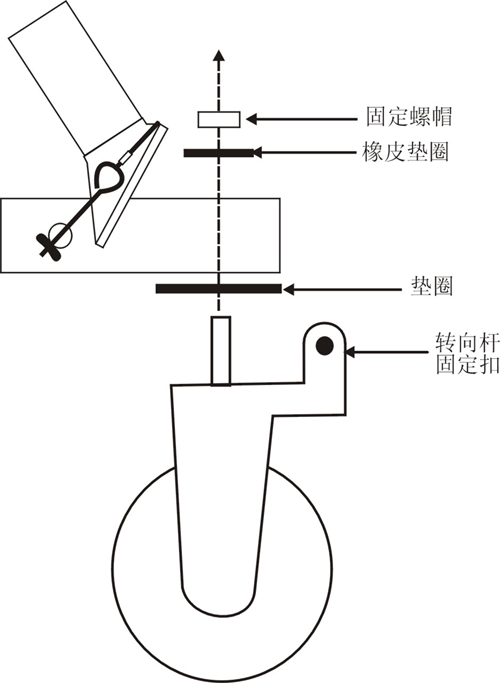

　　2.路面車輪及導軌車輪的安裝：在滑輪車架的三個盡頭都有一個較小的圓孔，按圖二把車輪從下面插入，注意不要遺漏墊圈，然后將固定螺帽旋上，旋緊后用內六角鎖緊。注意，其中一個輪子是帶轉向桿固定扣的，這個輪應安裝在單端位置，如果使用導軌車輪的話，單端的輪應裝在導軌車輪安裝孔而不是盡頭的一個，并放到導軌上調好與另兩個輪子的距離后才鎖緊。
　　

　　

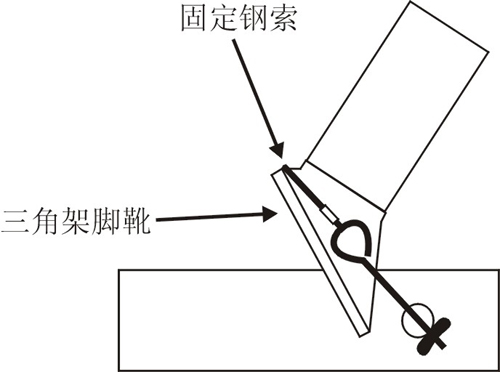

       3.三腳架的安裝：先把腳鎖及中置延伸器松開，然后把三角架展開，按圖三把腳靴插入滑輪車架上的三個安裝孔上，找出固定鋼索，帶固定扭的腳鎖，把腳鎖插上，固定鋼索跨過腳靴及腳鎖上兩端的小孔，用蝶型螺帽旋上并拉緊后鎖緊鎖定鈕。最后把三角架的腳鎖及中置延伸器鎖緊。
　　
　　4.臂桿的安裝：把主臂桿放到三角架平臺或安裝平臺上，讓三角架中心的長螺絲桿對準主臂桿底座上的螺孔，然后用三角架的長螺絲桿將主臂桿部分旋緊。如果是標準型以外的型號，此時可在支撐架幫助下裝上延長臂桿，注意除標準型號沒有前延長臂桿外，每一個加長型號都會增加兩根前延長臂桿，而所有前延長臂桿的長度都是一樣的，而且頂上是有三個孔的，短的一根延長臂桿是用于后延長的，超級型及超級加長型只有一根后延長臂桿，終極型有兩根后延長臂桿。另外，為方便電動云臺遙控電纜的安裝，在安裝延長臂桿時應同時把電纜穿進臂桿內，同時注意務必鎖緊六角螺絲以保障安全。

　　

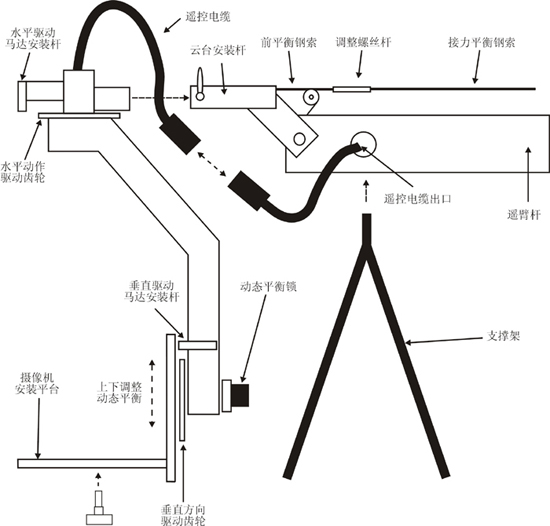

　　延長臂桿全部安裝完成后，就可把前臂桿裝上，然后按上圖裝上電動云臺。此時，支撐架應放在前臂桿底部的孔上以支持整個臂桿及電動云臺的重量。

　　
　　5.電動云臺的拉力平衡和臂桿的穩定：為使電動云臺在臂桿上下?lián)u動時能保持相應的平衡狀態，一根拉力平衡鋼索會從遙臂的后面把前臂桿拉著，較長的型號除了中間一根拉力平衡鋼纜外還在左右兩邊和中間一根到兩根鋼纜把延長臂桿拉緊保持穩定的。在安裝拉力平衡鋼索時，需有其他人幫忙把電動云臺提起，把平衡鋼纜扣上后再放開，安裝拉力平衡鋼纜及其保險鎖的方法請參看圖五，注意接力鋼索與前后平衡鋼索的接口上保險鎖的保險環是必須的。

　　

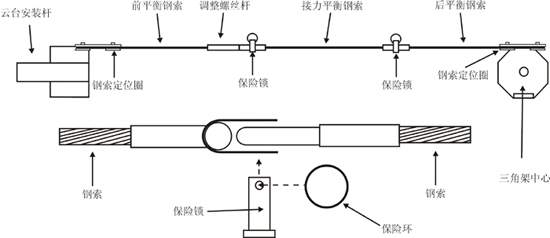

　　                                                                                                                                              拉力平衡鋼索及接口保險鎖的安裝

　　
　　                                                                                                                                    平衡穩定鋼索的安裝
　　
　　注意在安裝穩定鋼索時，需通過主臂桿上的支撐桿，在拉鋼索前，主支撐桿及兩邊的支撐桿都需要先裝好，以免拉好鋼索后無法裝上，此時可把平衡鐵餅安裝桿裝在后臂桿上并按長度加上大部分的平衡鐵餅，穩定鋼索及支撐桿的安裝如圖六，注意十米型號(終極型Extreme)有兩根側穩定鋼索定位桿，一根在主臂桿，另一根在第六節的延長臂桿上。
　　
　　6. 攝像機的安裝：攝像機的安裝分兩部分，為靜態平衡與動態平衡調整，在調整前首先用攝像機安裝鈕把托板裝到云臺上的安裝平臺，攝像機需要把所有配件裝好，包括電池和對焦及光圈驅動馬達等，對焦及光圈驅動馬達請看圖七，在安裝對焦及光圈驅動馬達時，應把鏡頭的對焦和光圈環轉到任意一方的盡頭，才把齒輪扣上去，注意鎖緊馬達時，對焦馬達壓上去時是有彈性的，應盡量壓緊，然后把鎖定鈕鎖緊，但在調試前先不扣緊，如果使用帶富士鏡頭的攝像機需另配齒輪，這個齒輪是加在原有齒輪上的，不要把原有齒輪拆下來，然后把攝像機裝到云臺上，并按示意圖的方向用螺絲把齒輪固定，最后把電動云臺的水平及垂直驅動馬達也裝好并把驅動齒輪扣好，就可以把所有電纜接好，連接電纜時，只需注意對焦及光圈的驅動電纜是相同的插頭但都標有顏色，不要弄錯就可以了，其他插頭只有一個位置可接上，是不會出錯的。

　　

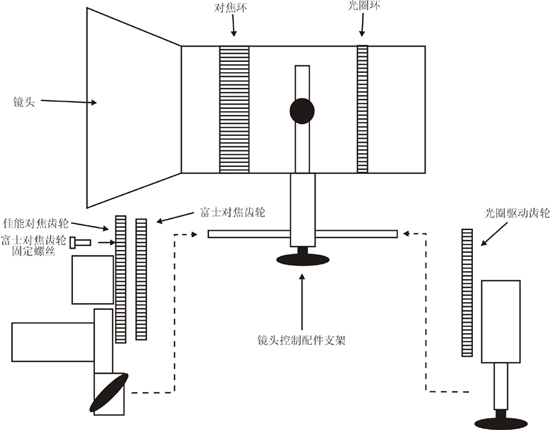

　　                                                                                                                                                 鏡頭配件安裝
　　
　　鏡頭的遙控插頭在鏡頭的把手底下，原有電纜是配佳能鏡頭的，部分富士鏡頭需配轉接電纜，并需注意要把鏡頭的控制轉到遙控(Servo)位置。
　　
　　這時就可調整攝像機的靜態和動態平衡，首先是靜態平衡，與一般的三角架云臺一樣，這是把攝像機托板的位置前后移動來達成靜態平衡的，而動態平衡就不一樣，參看圖四，云臺上有一個動態平衡鎖，先把他松開，然后把整個攝像機安裝平臺上下調整，先輕輕鎖緊，然后以垂直方向轉動攝像機，直到攝像機在每一個角度都不會前后倒，其動態平衡就調好了，這時可把動態平衡鎖鎖緊。

　　

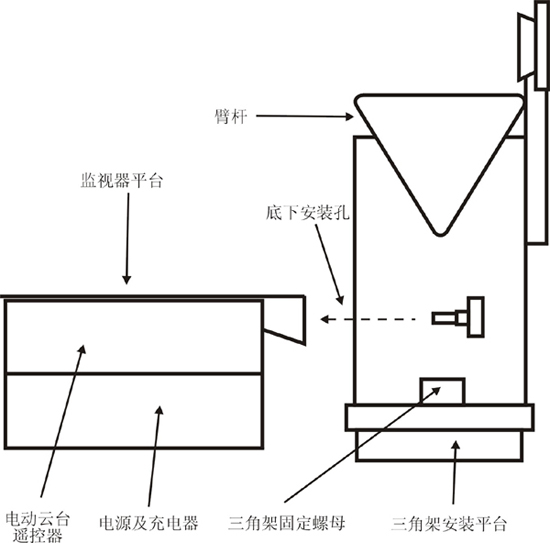

　　7. 安裝遙控器及電源和充電器：遙控器與充電器是連成一體的，安裝在主臂桿旁邊，在安裝時用帶把手的螺絲把遙控器固定在最底下的一個孔上，上圖所示。遙控器的頂部就是用于放置監視器的，注意遙控電纜只包括一根視頻電纜，監視器需配有串環輸出或使用視頻分配放大器。
　　
　　如果是終極型的話，會多帶一個監視器搖擺安裝臂，用于把遙控器及監視器裝在延長臂桿上并可隨臂桿上下?lián)u擺搖動，方便使用。

　　
　　遙控器安裝好之后就可以把遙控電纜連上，其他遙控配件如推拉手柄、助手對焦控制和云臺遙控器等是安裝在平衡鐵餅安裝桿上的，所有插頭都是獨一無二的，只要分別接上電源和控制連線就可以開始調試，上圖所示。
　　

　　8.系統調試：所有設備及配件安裝完成后就可以開始調試，首先接上電源，把電源及充電器的保護斷路開關打開，供電器的電源指示燈應亮，然后打開遙控器的電源，其電源指示燈也應亮起來，首先檢查鏡頭推拉是否工作，如果工作不正常的話，應把遙控器背后的鏡頭種類轉換開關按一下，這是佳能及富士鏡頭控制訊號的轉換，在對焦控制方面，控制有兩個，一個在推拉手柄的底下，另一個是獨立的助手對焦控制，兩個控制的轉換開關在手柄的底下，在控制前先把兩個對焦控制調到任意一面的盡頭，然后把鏡頭上的驅動齒輪扣上去并鎖緊
　　
　　這時檢查一下控制云臺的遙控，看搖桿的操作方向與云臺的轉動方向是否對應，如果不對的可在遙控器后面的水平方向及垂直方向轉換開關按一下。

　　

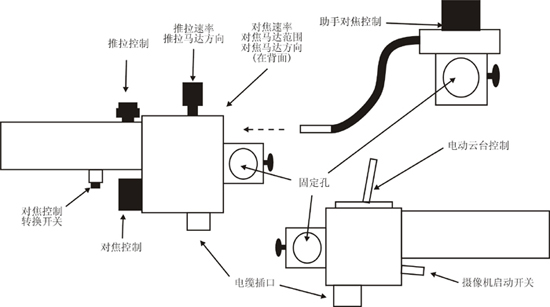

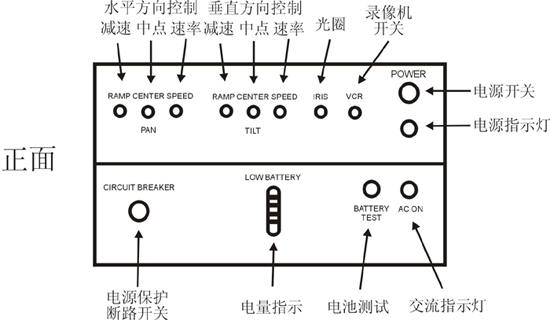

　　在手柄上及搖桿上，除對焦，推拉的控制外，還有調整速率的控制及開關，具體位置請看圖示，云臺的轉動速度，速率及搖桿的中點位置都是在遙控器的面板上調整,具體位置請看圖十一，光圈控制方面，由于一般遙控攝像機都會使用自動光圈設置，或在攝像機配用遙控適配器及遙控器的情況下，鏡頭上的光圈驅動齒輪就不需要扣上，使其自動或遙控手動。
　　
　　如發現云臺搖桿在中點位置時云臺出現移位時，可調整遙控器面板上的中點調整電位器，讓搖桿在自動回中時云臺不動。
　　
　　9. 控制微調：在調試過程中會有兩種情況必須做出調整，這是正常的。第一個是鏡頭對焦齒輪的轉動范圍，因?yàn)槊恳粋€型號鏡頭的對焦環都有不一樣的圓周，可在推拉手柄上左邊一個(Focus Travel)的電位器來調整，先把對焦調整旋鈕調到盡頭，并注意齒輪的旋轉方向，再調到另一面的盡頭，如果鏡頭出現齒輪打滑或未到盡頭的話就需要調整電位器，直到整個調整范圍與鏡頭對焦圈的轉動范圍對應為止。

　　

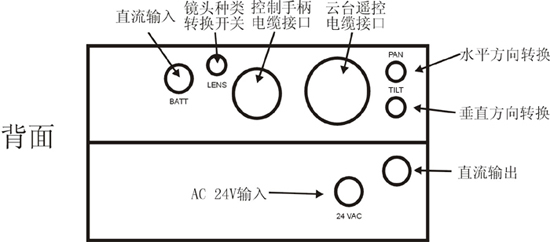

　　                                                                                                                                                 控制盒示意圖
　　
　　推拉控制與對焦控制都帶方向轉換及調速控制，可按個人及拍攝需要來調整。

　　

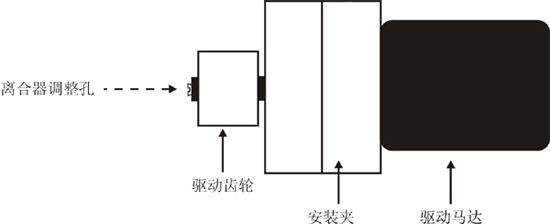

　　另一個可能需要調整的是云臺驅動馬達的力矩，如果發現控制搖桿無法轉動云臺，馬達在打滑時就需要調整馬達的離合器，在方向驅動馬達的小齒輪中心上有一個小孔，用帶來工具中的最小的一根內六角插進去松開，用一字螺絲刀在小范圍里調整，直到搖桿控制能輕松轉動云臺為止，參考上圖。?
